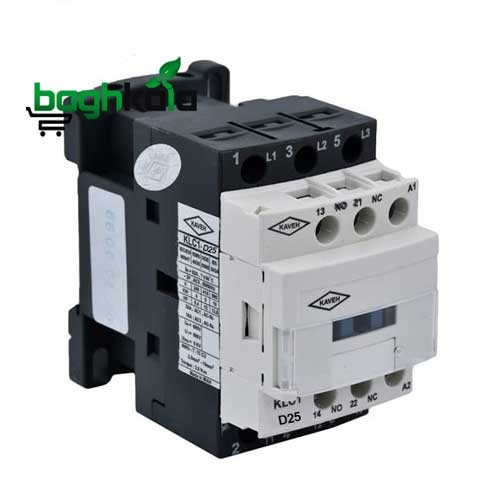

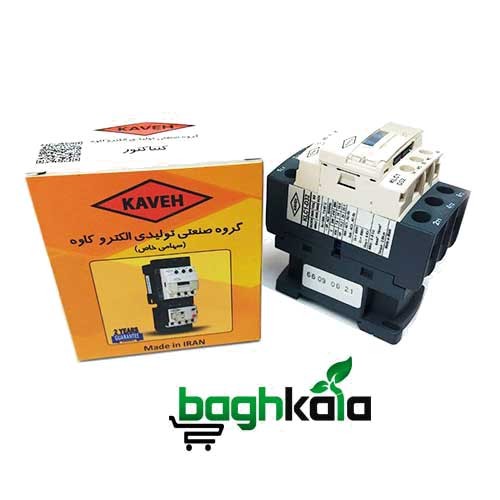

کنتاکتور 25 آمپر بوبین 24 ولت AC

فرض کنید برای سیستم آبیاری باغ و یا فضای سبزتون پمپ آبی موجود دارید .

خوب شما برای داشتن آبیاری اتوماتیک باید در مسیر خروجی پمپ تعداد یک الی چند عدد شیر برقی آبیاری (با توجه به مساحت و تنوع گیاه ها) بگذارید و مدیریت آبیاری را به کنترلر آبیاری واگذار کنید .

حالا دو حالت وجود دارد :

• حالت اول پمپ شما دارای سویچ اتوماتیک هست و هر موقع شیر برقی فعال شود با کاهش فشار پمپ شما روشن می شود و در زمان غیر فعال شدن شیر برقی پمپ خاموش می شود.
• حالت دوم پمپ شما اتومات ندارد و خودش خودکار روشن و خاموش نمی شود. پس چکار باید کرد؟

در حالت دوم چاره کار استفاده از کنتاکتور پمپ هست.

چطوری ؟

تمام کنترلر های آبیاری از قبیل هانتر آمریکا، رین ایتالیا و یا بورکا ایران دارای قابلیتی هستند که می توانند در زمان فعال شدن شیر برقی ها یک سیگنال جهت پمپ آب هم بفرستند تا پمپ روشن شود ولی مشکل اینجاست که این سیگنال که از پورت C  و P  کنترلر آبیاری خارج می شود 24 ولت AC هست این در حالی است که پمپ شما 220 ولت تکفاز یا سه فاز هست.

این مشکل با قرار دادن یک کنتاکتور با بوبین 24 ولت AC در مسیر کنترلر آبیاری و پمپ حل می شود.

آموزش نصب کنتاکتور با بوبین 24 ولت AC در سیستم آبیاری :

ابتدا دو سیم از پورت های C و P  کنترلر آبیاری خارج و به پورت های A1  و A2 کنتاکتور متصل کنید ( بدلیل  AC بودن تفاوتی در جای نصب ندارد)

سپس نول پمپ را مستقیم به پمپ وصل و فاز آن را ابتدا به کنتاکتور وصل و خروجی کنتاکتور را به پمپ وصل کنید.

در صورتی که پمپ شما تک فاز باشد فاز اصلی را به پورت 1 کنتاکتور و خروجی 2 کنتاکتور به پمپ وصل گردد.

درصورتی که پمپ سه فاز باشه هر یک از سه فاز را به ترتیب به پورت های 1 و 3 و 5 و خروجی کنتاکتور از پورت های 2 و 4 و 6 به پمپ وصل می گردد.

به همین راحتی

حالا هر زمان که کنترلر آبیاری بخواهد هر کدام از شیر برقی ها را باز کند، هم زمان از طریق کنتاکتور پمپ شما روشن و با خاموش شدن برنامه آبیاری پمپ شما نیز خاموش خواهد شد.

این کنتاکتور مناسب چه پمپ هایی است  :

این کنتاکتور مناسب کلیه پمپ های تکفاز و سه فاز است.

کلیه پمپ های خانگی و صنعتی از 0.5 اسب بخار (HP) تا 15 اسب بخار (HP) و حداکثر تا 17 آمپر را پشتیبانی می کند.

شاید براتون سوال پیش آمده باشد که آمپر این کنتاکتور که 25 است پس چرا حداکثر آمپر پمپ باید 17 باشد.

علتش این است که پمپ ها در زمان راه اندازی تا 1.5 برابر آمپر اسمی، جریان برق مصرف می کنند.

کنتاکتور AC چیست؟

کنتاکتور AC یک ابزارالکتریکی است که با استفاده از مدار ولتاژ پایین می تواند سیستم های پرمصرف را روشن و خاموش کند.

این کنتاکتور AC چه کاری انجام می دهد؟

عملکرد اصلی کنتاکتور AC جداسازی تجهیزات یا سیستم های پرانرژی از مدارهای کنترل آنها است.

به این ترتیب، عمل سویچینگ بدون آسیب رساندن به اجزای حساس کنترل انجام می شود.

مثلا شما میتواند یک پمپ 3 اسب را به وسیله آن تنها با یک کنترلر آبیاری 24 ولت AC روشن و خاموش کنید.

ترمینال کنتاکتور

سوئیچ کنتاکتور AC شما دارای ترمینال ها یا نقاط اتصالی است که سیم هایی را که به داخل آن می روند وصل می کنید. اینها معمولاً برچسب گذاری می شوند تا بر اساس عملکردشان قابل شناسایی باشند.

پورت های کنتاکتور

A1  و A2 برای اتصال به پورت های COM (C)  و PUMP  (P) کنترلر

پورتهای 1 تا 6 جهت نصب ورودی و خروجی فاز پمپ

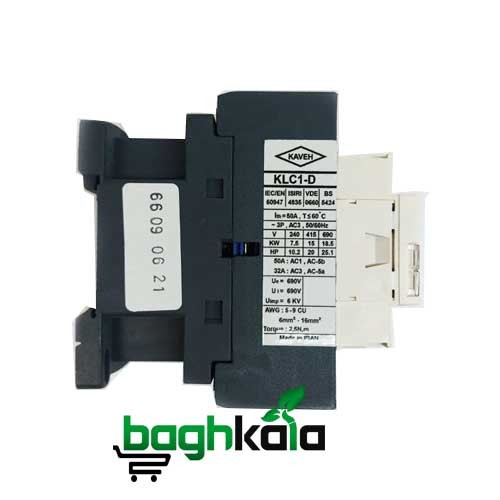

این کنتاکتور با استاندارد بین المللی IEC60947-4-1  و استاندارد ملی ایران به شماره ISIRI4835-4-1 تولید و عرضه شده است.

ویژگی‌های کنتاکتور پمپ 25 آمپر :

• 25 آمپر
• بوبین 24 ولت AC
• دارای 2 سال گارانتی (نگهداری از برچسب هولوگرام کنار محصول )
• قدرت بالا
• طول عمر بالا
• عملکرد پایدار
• قابلیت کارکرد در شرایط سخت بهترین گزینه برای کاربران خانگی، حرفه‌ای و صنعتی است.
• قابلیت استاده برای پمپ های تک فاز و سه فاز
• مدل KLC1 - D25
